風險分析方法-故障樹是甚麼?它能否用工控環境?

風險分析有定性方法、定量方法及情境方法。而故障樹可以適用的定性及定量的方法。故障樹主要識別 「系統」並分析「系統」造成特定不良事件（稱作頂事件）因素的技術。

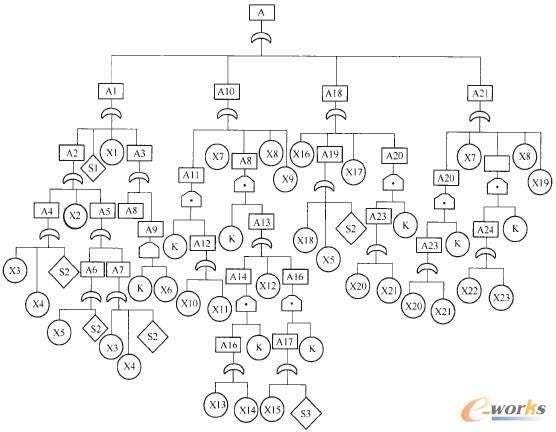

我們引用以下這張圖來解釋，圖片及介紹來源:風險評估技術-20 故障樹分析(FTA)

圖中的A1、A10、A18、A21是頂事件，代表A1、A10、A18、A21是造成A故障的原因。如剎車系統故障為A，影響剎車系統故障的原因有A1剎車踏板、A10剎車燈、A18真空動力汞、Ax1剎車總汞、Ax2剎車鋼管、Ax3剎車軟管等。影響A18真空動力汞的原因有A19及A20，A19為內膜片破損，A20為控制閥洩漏。(剎車系統例子來源: 等補)

故障樹可以識別人的錯誤、系統的因素或其他造成不量的影響事項。

定性方式與定量方式在故障樹的表達

對於定性分析，需要了解系統及故障原因、系統失效的方式。詳細的圖表有利於幫助分析。

對於定量分析，需要了解故障樹中各基本事件的故障率或者失效的可能性。

(來自 ：風險評估技術-20 故障樹分析(FTA) )

前提

故障樹的圖形規則：

請參考2017最詳細的故障樹常用符號大全！

其中，圓拱門為與門，代表輸入事件發生後輸出事件才發生。

我們用上述的剎車系統例子表示，A18真空動力汞故障的原因是由於A19內膜片破損及A20控制閥洩漏，因此A19及A20是造成A18故障的原因。

缺點：

1. 計算出的頂事件的機率或頻率很不確定的話很難進行故障樹的分析
2. 故障樹只能處理二進位狀態（有故障/無故障）。（來自 : 風險評估技術-20 故障樹分析(FTA) ）
3. 雖然定性故障樹可以包括人為錯誤，但是一般來說，各種程度或性質的人為錯誤引起的故障無法包括在內(來自 : 風險評估技術-20 故障樹分析(FTA) )

故障樹如何從定性到定量分析

案例：HAZOP與FTA之應用於乙炔製程之研究(來源)

若想探討水力發電系統壽命分佈及故障診斷分析，來源在此，系統無法發電的故障樹在P.19，請自己看。

工控環境適合使用故障樹嗎?

我認為若針對系統，使用定性方式識別系統有甚麼原因故障，故障樹是很適合的。例如針對製程（有一篇論文寫道 HAZOP 與 FTA 之研究，來源在這）

我們通常做定量前會先使用定性方法，但不論從事定性或定量研究，都要使用布林代數，再來找出最小分割集合。

故障樹在定量方法會遇到的問題

1. 定量方法使用故障樹的機率難以估算

在定量分析需要發生此事件的機率，機率此計算通常仰賴軟體，因此定量方法若要使用故障樹來估算風險的話，基本上不太建議。

2.工控系統中有連網及未連網的情況

在傳統定量方法中，失誤樹並未討論到該系統是否有連網的功能

3.針對缺點3，各種程度或性質的人為錯誤引起的故障無法包括在內，而程度在工控系統內需要劃分到相對的安全目標等級

基於缺點3，若無法明確得到各種故障發生的風險程度，便無法劃分到目標安全等級

再者，人為錯誤在工控環境中需要考量，如員工操作不當、員工惡意操作、外部人為惡意攻擊。

綜上所述，若定性方法使用故障樹，它的機率是個問題。因此2018年有篇外國文獻將故障樹與 Fuzzy Theory 為主題，主要表示使用 Fuzzy Theory

來源： Cybersecurity risk analysis model using fault tree analysis and fuzzy decisiontheory

工控環境適合的風險分析方式

A review of cyber security risk assessment methods for SCADA systems 中可能會談到，但我本身唸到前面而已，這邊或許會有方法。

結論：使用傳統的定量方法來做工控環境的風險分析，只能輔助在定性分析，因為傳統的比較偏向製程、系統，但軟體、網路面向的故障分析比較少，因此進行定量的時候會有點難度。因此建議從國外文章找看。
